পণ্য ওভারভিউ

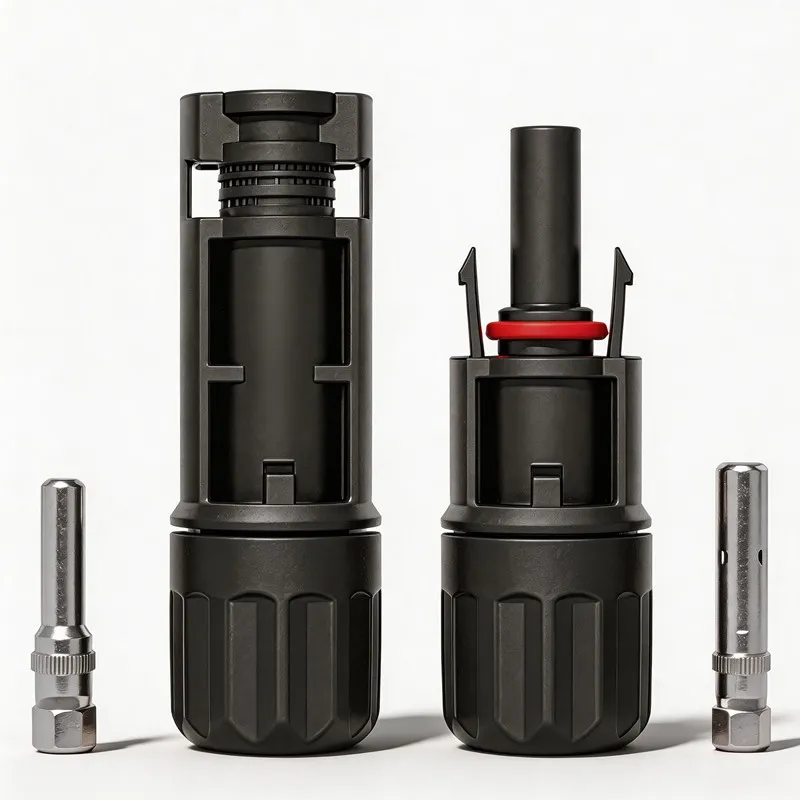

পুরুষ মহিলা MC4 সংযোগকারী হল বিশ্বব্যাপী ফটোভোলটাইক সিস্টেমে DC প্লাগ-এবং-প্লে সংযোগের জন্য সর্বজনীন মান৷ কার্যত প্রতিটি সৌর প্যানেল MC4-সামঞ্জস্যপূর্ণ লিড সহ জাহাজে আসে এবং প্রতিটি কম্বাইনার বক্স, এক্সটেনশন ক্যাবল এবং ইনভার্টার ইনপুট এই ইন্টারফেসটি আশা করে। এই সংযোগকারী জোড়া বেসলাইন সংযোগ প্রদান করে যা একটি সৌর ইনস্টলেশনের সম্পূর্ণ ডিসি পাশকে একসাথে রাখে।
এর লকিং মেকানিজম হাতের সাহায্যে ক্লিক করে এবং সংযোগ বিচ্ছিন্ন করার জন্য একটি ডেডিকেটেড টুলের প্রয়োজন, লোডের অধীনে দুর্ঘটনাজনিত বিচ্ছেদ প্রতিরোধ করে। আবহাওয়ারোধী হাউজিং বৃষ্টি, ধূলিকণা এবং আর্দ্রতার বিরুদ্ধে যোগাযোগের এলাকাকে সিল করে, PV সিস্টেমের সম্পূর্ণ পরিষেবা জীবন জুড়ে নির্ভরযোগ্য বহিরঙ্গন কর্মক্ষমতা সমর্থন করে।
স্পেসিফিকেশন
|
প্যারামিটার |
স্পেসিফিকেশন |
|
সংযোগকারী প্রকার |
MC4 পুরুষ মহিলা জোড়া |
|
রেটেড ভোল্টেজ |
1000V AC/ 1500V DC |
|
রেট করা বর্তমান |
30A- 50A (মডেল নির্ভর) |
|
যোগাযোগের উপাদান |
তামার খাদ, রূপা বা টিনের ধাতুপট্টাবৃত |
|
হাউজিং উপাদান |
পিপিও পলিমার |
|
সুরক্ষা রেটিং |
IP65/IP67 |
|
তাপমাত্রা পরিসীমা |
-40 ডিগ্রী -85 ডিগ্রী |
|
তারের সামঞ্জস্য |
2.5–6 mm²/10–14 AWG |
|
সঙ্গম চক্র |
50 এর থেকে বড় বা সমান |
|
লকিং |
স্ন্যাপ-লক, টুল-রিলিজ |
মূল ব্যবহার
এই সংযোগকারী জোড়া হল সৌর ইনস্টলেশনে DC-পার্শ্বের তারের ভিত্তি৷ এটি প্রতিটি সংযোগ বিন্দুতে প্রদর্শিত হয় যেখানে দুটি তারগুলি PV অ্যারেতে মিলিত হয়:
- একটি স্ট্রিং এর মধ্যে প্যানেল-থেকে-প্যানেল সিরিজ সংযোগ
- সম্প্রসারণ সীসা সংযোগে স্ট্রিং তারের
- কম্বাইনার বক্স বা ইনভার্টার ইনপুটে অ্যারে আউটপুট
- প্রাক-তারের জোতা বন্ধ করা
কারণ MC4 হল প্রভাবশালী শিল্প মান, প্রকৃত MC4-সামঞ্জস্যপূর্ণ সংযোগকারীগুলি ব্যবহার করে কার্যত যে কোনও প্রস্তুতকারকের মডিউল এবং BOS উপাদানগুলির সাথে আন্তঃকার্যযোগ্যতা নিশ্চিত করে৷
অ্যাপ্লিকেশন দৃশ্যকল্প
আবাসিক ছাদে সোলার
প্রতিটি আবাসিক PV ইনস্টলেশন MC4 সংযোগকারী ব্যবহার করে, সাধারণত প্রতি সিস্টেমে তাদের কয়েক ডজন। তারা সিরিজে প্যানেল সংযুক্ত করে, হোম রান ক্যাবলের সাথে স্ট্রিং লিঙ্ক করে এবং ইনভার্টার বা দ্রুত শাটডাউন ডিভাইসে শেষ করে।
বাণিজ্যিক এবং শিল্প অ্যারে
বৃহত্তর সিস্টেমগুলি সংযোগকারীর সংখ্যাকে গুণ করে। 200 প্যানেল সহ একটি বাণিজ্যিক ছাদে 400 বা তার বেশি MC4 সংযোগ ব্যবহার করা যেতে পারে। নির্ভরযোগ্য যোগাযোগের গুণমান এবং শত শত সংযোগকারী জুড়ে ধারাবাহিক লকিং কার্যক্ষমতা সরাসরি দীর্ঘ-সিস্টেম নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ খরচকে প্রভাবিত করে।
প্রাক-একত্রিত কেবল হারনেস
তারের জোতা প্রস্তুতকারক এবং সিস্টেম ইন্টিগ্রেটররা MC4 সংযোগকারী ব্যবহার করে প্রি-কাট এবং প্রি-এসেম্বল করা পিভি ক্যাবল সেটগুলিকে বন্ধ করতে। প্রমিত ইন্টারফেস কারখানায় জোতা তৈরি করতে এবং প্লাগ-এবং-সরলতার সাথে সাইটে স্থাপন করার অনুমতি দেয়।
নির্বাচন নির্দেশিকা
1500V DC পর্যন্ত সিস্টেমে সাধারণ-উদ্দেশ্যের PV তারের জন্য আদর্শ পুরুষ মহিলা MC4 সংযোগকারী হল সঠিক পছন্দ। এটি আদর্শ মডিউল লিড এবং এক্সটেনশন তারগুলি ব্যবহার করে আবাসিক, বাণিজ্যিক এবং শিল্প সৌর ইনস্টলেশনের জন্য ডিফল্ট সংযোগকারী।
FAQ
